Установочный винт – зачем он нужен?

04 июля 2019

7360

Посредством установочных винтов монтируются шестерни и шкивы. С их помощью крепится учетное оборудование и измерительные приборы.

Отраслевые стандарты

Большинство винтов изготавливается по ГОСТ 28964 и ГОСТ 11075. Первый тип изделий имеет засверленный конец, второй – цапфу. Крепежи фиксируются за счет шестигранников, отличаются высокой прочностью (класс – 12,9).

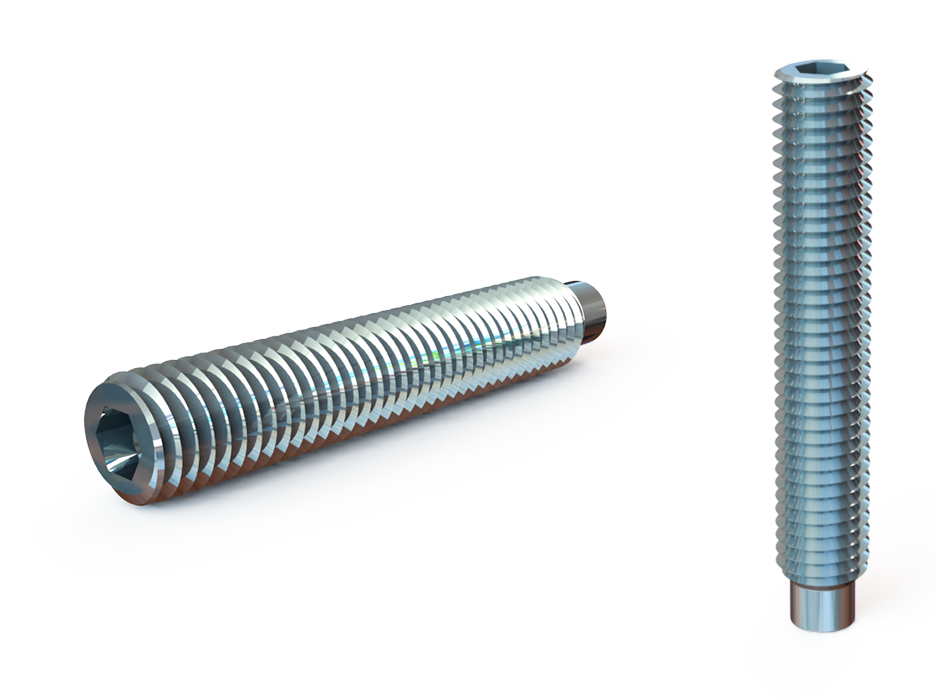

При сборке оборудования, работающего в агрессивных средах, используются метизы с цинковым покрытием. Продукция производится по ГОСТ 11074, устойчива к коррозионному поражению и механическому воздействию. Диаметр винтов составляет 3-16 мм, длина – от 3 до 100 мм.

Винты без внутреннего шестигранника получили меньшее распространение. Они востребованы при выполнении профильных операций, различаются спецификой монтажа и эксплуатационными параметрами.

Производители предлагают следующие типы изделий:

с квадратной головкой и подголовком;
с буртиком и квадратной головкой;
с прямым шлицем и неполной резьбой;
с прямым шлицем и засверленным концом;
с буртиком и закругленным концом.

Стоимость отдельных крепежей может быть высокой, поэтому при проектировании узлов их стараются заменить универсальными.

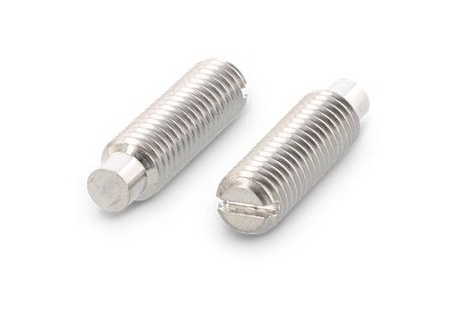

Винты с прямым шлицем и цилиндрическим концом

Продукция задействуется в приборов и машиностроении, широко используется на отечественных предприятиях. Крепежи изготавливаются в соответствии с ГОСТ 1478-75, их торец имеет особую форму, обеспечивающую надежную фиксацию ответной детали.

Изделия производятся из углеродистой и нержавеющей стали. Шаг резьбы зависит от размерности УВ, варьируется в диапазоне 0,35 – 1,75 мм.

Зарубежные нормативы

В Россию экспортируются крепежи иностранного производства. Они имеют маркировку DIN, соответствуют международным стандартам качества. Наибольшее распространение получили три типа изделий.

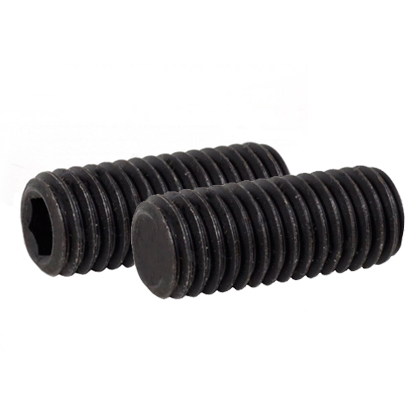

DIN 913. Стержень, полностью покрытый резьбой. Он имеет тупой конец, протягивается шестигранным ключом. Размерность резьбы – от М2 до М24. При производстве используется латунь, углеродистая либо нержавеющая сталь. Продукция проходит дополнительную обработку в виде гальванического цинкования.

DIN 914. Металлический стержень с коническим концом и резьбой на всю длину. Коническая форма торца обеспечивает надежную фиксацию деталей, упрощает проведение монтажных работ. Размерность резьбы – от М2 до М20.

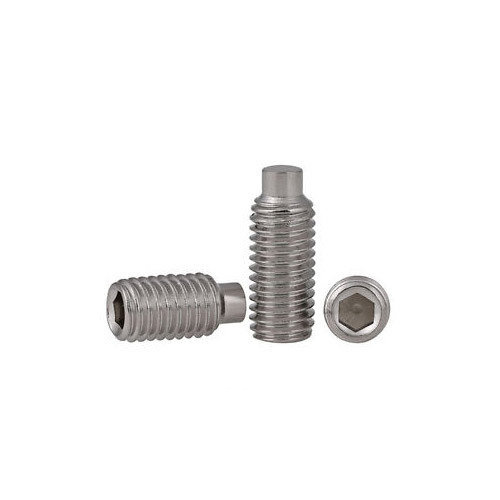

DIN 915. Стержень с цапфой и углублением под шестигранный ключ. Изделие имеет резьбу М3-М24, может покрываться цинком.

Крепежные элементы поставляются в деревянных ящиках, особо крупные партии перевозятся в специальных емкостях. Продукция сопровождается паспортами качества и сертификатами соответствия, востребована при создании нестандартных и типовых конструкций.

При подборе установочных винтов учитываются:

параметры соединяемых деталей;
нагрузки, воздействующие на целевой узел;
условия эксплуатации;
специфика проведения монтажных работ;
требования действующих нормативных актов.

От качества крепежей зависит надежность всего сооружения. Приобретение продукции у профильного поставщика позволит получить функциональные винты, обладающие значительным запасом прочности.
